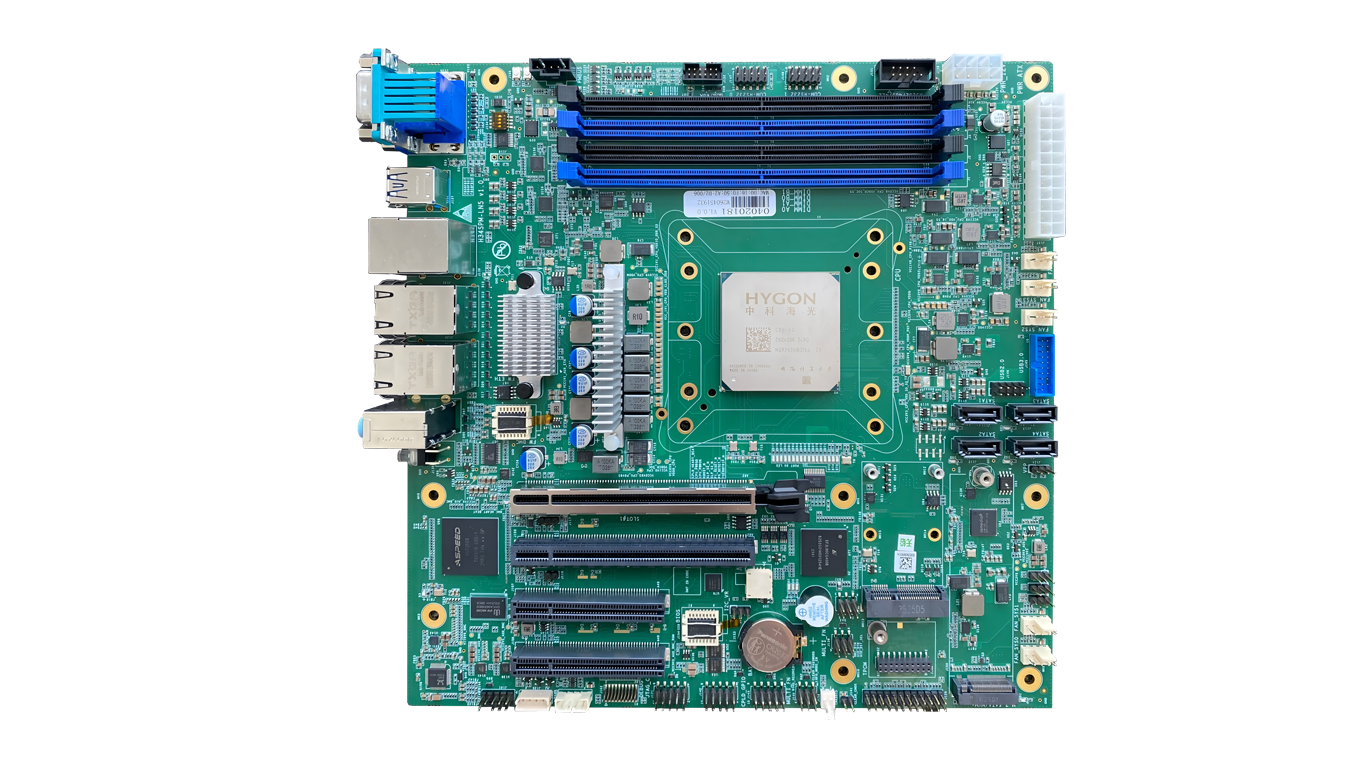

结构规范

Micro-ATX

尺寸

244mm x 244mm   (9.6" x 9.6")

处理器

CPU

海光4号处理器

支持3450/3450G/3490 CPU

系统内存

内存容量

4个U-DIMM DDR5插槽

最大支持128G内存

TPM

TPM支持

1 12-Pin SPI

PCIe扩展

PCIe插槽

2个PCIe5.0 x16插槽，2个PCIe5.0 x8插槽（共享x8信号，支持x8或x4x4拆分）

Mini PCIe

1个Mini PCIe插槽

M.2

2个M.2接口（2280规格），支持NVMe/SATA切换

网络

RJ45接口

4个RJ45 (1GbE) by Intel® i350

存储

SATA

4个SATA 6Gb/s接口

管理

BMC控制器

ASPEED AST2600 BMC控制器，支持IPMI2.0/Redfish

IPMI接口

1个RJ45管理接口

显示

控制器

ASPEED AST2600 BMC

1个VGA（DB15）接口

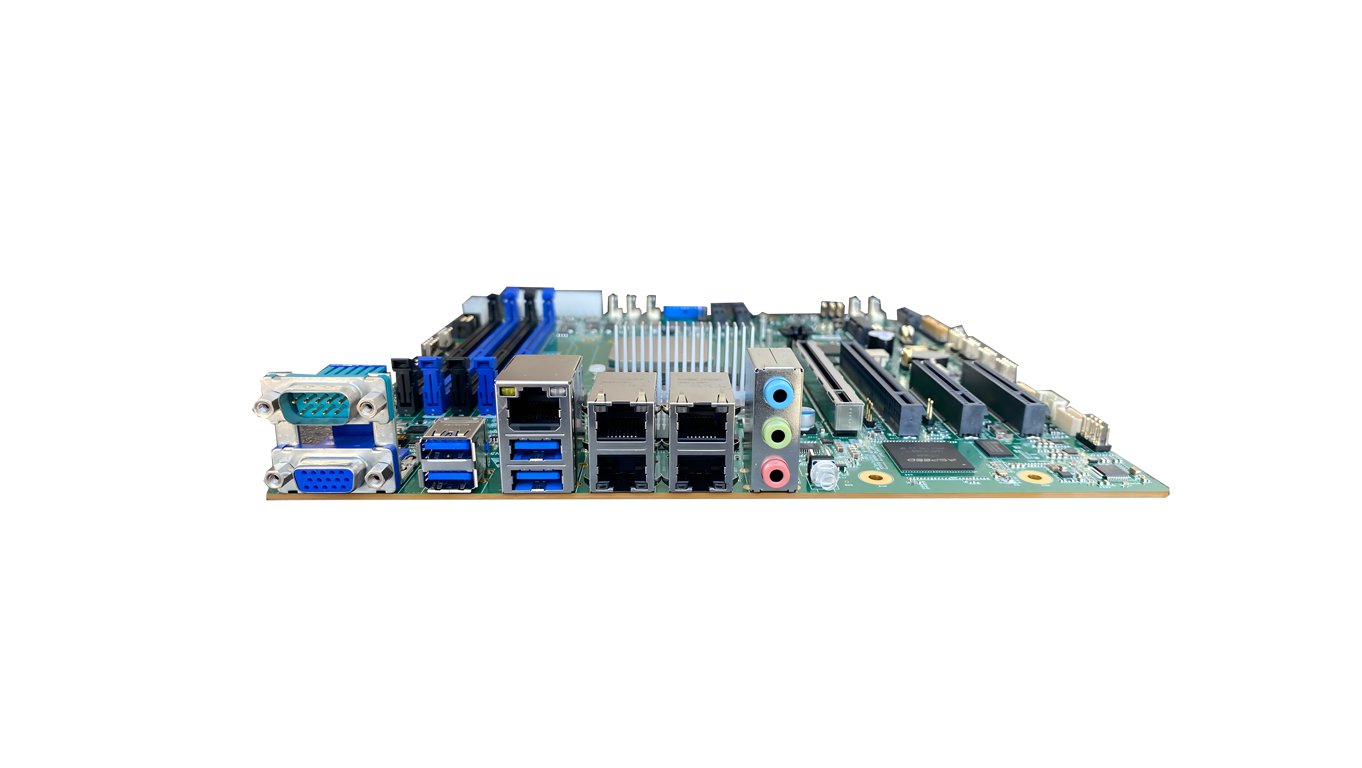

后面板I/O接口

UID 按键/指示灯

1个UID按键/指示灯

VGA接口

1个DB15 VGA接口

USB接口

4个USB3.0 TypeA接口

网络接口

2个RJ45（1GbE)网口，1 管理网口

内置接口

电源接口

1个24-pin, ATX 电源接口,   1个8-pin, ATX 12V电源接口

串口

2个9-Pin 串口

USB接口

1个USB3.0插针

风扇接口

1个CPU 4-Pin FAN接口，4个SYS 4-Pin FAN接口

其他接口

1个前置面板接口

使用环境

工作温度

10℃~35℃
